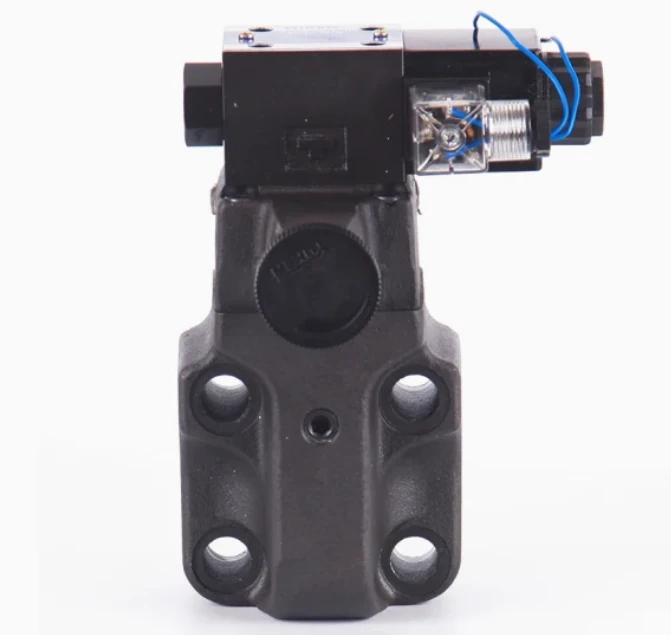

BST BSG Solenoidom riadené poistné ventily YUKEN

 Prehľad

BST BSG Solenoidom riadené poistné ventily YUKEN sú kombináciou pilotom ovládaného poistného ventilu a solenoidom ovládaného smerového ventilu. Potrubie medzi nimi odpadá, pretože solenoidový ventil je priamo namontovaný na poistnom ventile a spojený s odvzdušňovacím ventilom. Tlak čerpadla sa môže uvoľniť na diaľku elektrickým signálom do solenoidu alebo pripojením pilotných poistných ventilov k portom solenoidových ventilov.

Pokyny

Ak sa vo ventilačnom okruhu používajú solenoidom riadené poistné ventily BST BSG YUKEN, pozrite si stranu 203. Okrem toho, ak je vnútorný objem odvzdušňovacieho potrubia príliš veľký, je pravdepodobné, že dôjde k chveniu. Preto čo najviac zmenšite vnútorný priemer a dĺžku potrubia.

Ak chcete nastaviť tlak, uvoľnite poistnú maticu a pomaly otáčajte rukoväťou v smere hodinových ručičiek pre vyšší tlak alebo proti smeru hodinových ručičiek pre nižší tlak. Po úpravách nezabudnite dotiahnuť poistnú maticu.

Potrubie potrubia nádrže by nemalo byť pripojené k žiadnemu potrubiu nádrže ostatných ventilov, ale malo by byť pripojené priamo k nádrži.

Tlak je obmedzený nasadenými manžetami. Ak nie je možné dosiahnuť pracovný tlak, odstráňte niektoré objímky. Jeden obojok zodpovedá 10 MPa (1450 PSI).

Pri malom prietoku môže byť nastavovací tlak nestabilný. Používajte modely očíslované 03 a 06 s prietokom nad 8 l/min (2,1 US GPM) a model 10 s 15 l/min (4,0 US GPM).
