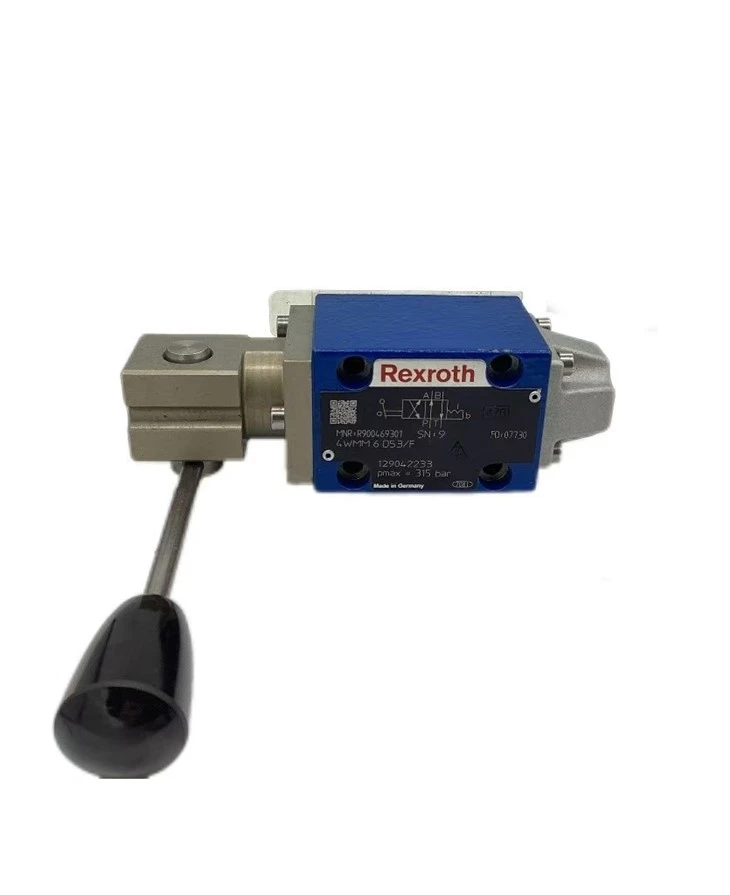

Originálne hydraulické ventily so smerovou cievkou 4WMM6D53/F Rexroth

 Prehľad

Rexroth 4WMM6D53/F sú ručné pákové rozvádzače. Ovládajú začiatok, zastavenie a smer toku a v podstate pozostávajú z krytu (1), ručnej páky (2), riadiacej cievky (3) a jednej alebo dvoch vratných pružín (4).

V neprevádzkovom stave je riadiaca cievka (3) držaná vratnými pružinami (4) v strednej alebo východiskovej polohe. Ovládacia cievka (3) je ovládaná ručnou pákou (2), ktorá pôsobí cez kĺb a čap (5) priamo na riadiacu cievku (3), ktorá sa tým presunie z pokojovej polohy do požadovanej koncovej polohy. Po vrátení ručnej páky (2) do nulovej polohy je ovládacia cievka (3) zatlačená späť do pokojovej polohy vratnou pružinou (4). Rexroth 4WMM6D53/F.. (s aretáciou) Ventily tohto variantu sú smerové ventily s 2 alebo 3 polohami cievky a aretáciou (6), ktorá bezpečne drží cievku v ktorejkoľvek z týchto polôh.
