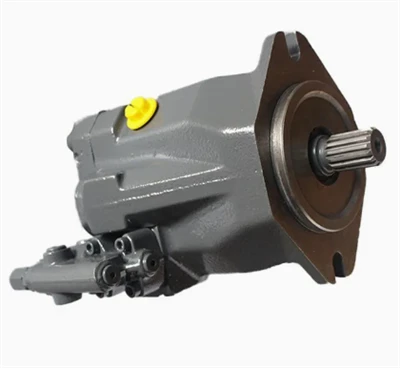

Rexroth A11VLO190LRDUZ/11R-NZD12K02H čerpadlo hydraulického oleja

Piestové čerpadlo je dôležitým zariadením hydraulického systému. Spolieha sa na vratný pohyb piestu vo valci, takže objem utesnenej pracovnej komory sa mení, aby sa realizovalo nasávanie a stláčanie oleja. Piestové čerpadlá majú výhody vysokého menovitého tlaku, kompaktnej konštrukcie, vysokej účinnosti a jednoduchého nastavenia prietoku atď. Sú široko používané pri vysokom tlaku, veľkom prietoku a pri príležitostiach, ktoré je potrebné upraviť, ako sú hydraulické lisy, strojárske stroje a lode.

Axiálne piestové čerpadlá možno rozdeliť na typ Swash Plate a Bent{0}}axiálny typ. Čerpadlo sa skladá z kyvnej dosky, piestu, valca, dosky na rozdeľovanie oleja a ďalších hlavných komponentov, kyvná doska a doska na rozdeľovanie oleja sú nepohyblivé, hnací hriadeľ poháňa valec, rotáciu piesta, plunžer pomocou mechanických zariadení alebo pri nízkom-tlaku oleja na výkyvnú dosku. Keď sa hnací hriadeľ otáča, piest sa postupne počas pol týždňa otáčania zdola-nahor pozdĺž kyvnej platne vysunie na vonkajšiu stranu telesa valca, takže objem tesniacej komory v otvore tela valca sa neustále zväčšuje a vytvára miestne vákuum, takže olej bude nasávaný cez okienko na dávkovanie oleja na platni na vypúšťanie oleja: piest sa postupne stláča pol-týždňa rotácie pozdĺž hornej a spodnej časti výkyvnej platne, takže objem tesniacej komory sa neustále zmenšuje a olej bude vytekať von z okienka na dávkovanie oleja na platni na vypúšťanie oleja a telo valca sa nebude pohybovať. Každé otočenie, každý vratný pohyb piestu raz dokončí saciu akciu. Zmenou uhla sklonu výkyvnej dosky môžete zmeniť efektívnu zmenu pracovného objemu tesnenia, aby ste dosiahli premennú čerpadla.

1, Dôvod, prečo piestové čerpadlo funguje príliš hlučne

(1) V pamäti olejového čerpadla je vzduch. Táto chyba je vo všeobecnosti pri inštalácii nového čerpadla, v novom čerpadle by sa mal pridať olej do čerpadla, ložiská čerpadla, plunžer a mazanie valca.

(2) Hladina oleja v nádrži je príliš nízka, sacie potrubie je upchaté, čím sa zvyšuje sací odpor čerpadla, čo vedie k tomu, že sanie čerpadla alebo časť prívodného potrubia oleja uniká, čerpadlo vdýchlo vzduch.

(3) Olejové čerpadlo nie je správne nainštalované s motorom, to znamená, že hriadeľ čerpadla nie je súosý s hriadeľom motora, takže ložisko olejového čerpadla je vystavené radiálnej sile, ktorá vytvára hluk.

2, pracovný tlak axiálneho piestového čerpadla nie je stabilný

(1) Vážne opotrebovanie medzi kotúčom na rozdeľovanie oleja a valcom alebo piestom a valcom, takže vnútorný a vonkajší únik je príliš veľký.

(2) Axiálne piestové variabilné čerpadlo môže byť spôsobené premenlivým uhlom variabilného mechanizmu príliš malé, čo vedie k malému prietoku, relatívnemu zvýšeniu vnútorného úniku. Výsledkom je, že olej nemôže byť nepretržite dodávaný a tlak je nestabilný.

(3) Blokovanie prívodného potrubia oleja, odpor nasávania oleja a únik vzduchu môžu spôsobiť nestabilitu ihly tlakomeru.

Iné modely.

R902089795-A11VLO190LG2DH6/11L-NSD12K02

R902089799-A11VLO190LRCS/11R-NZD12K82

R902089819-A11VLO190LG2DH6/11L-NSD12K02-K

R902089820-A11VLO190LG2DH6/11L-NSD12K02-S

R902090726-A11VLO190EP2D/11R-NSD12K72H

R902090780-A11VLO190LRDU2/11R-NZD12K81P-S

R902090895-A11VLO190HD1D/11R-NSD12K04

R902090947-A11VLO190LRCS+A11VO190LRS

R902090997-A11VLO190LRDU2+A11VO75LRDU2+A10VO28DR-K

R902092160-A11VLO190DRS/11L-NSD12N00-E

R902092202-A11VLO190LRDH1/11R-NZD12K01-E

R902092766-A11VLO190LRDH2/11L-NSD12K02-E

R902094102-A11VLO190LRDS/11R-NZD12K82

R902094323-A11VLO190EP4S/11R-NZD12KXXH-S

R902094454-A11VLO190LRDCS/11R-NZD12K81

R902096070-A11VLO190EP2D/11L-NZD12K80H

R902096073-A11VLO190DRS+A11VLO190DRS
